目前，我國北方地區冬季普遍采用集中供暖的方式進行供熱，隨著經濟的發展，居民生活質量的提高，對供熱系統的安全穩定提出了更高的要求，集中供熱中，由于施工、供熱水質等原因，供熱系統中不可避免地存在泥沙、焊渣、石塊、鐵銹等雜質，容易造成換熱器、循環水泵、用戶散熱器以及熱量表等的阻塞，影響居民的正常供熱。Y 型過濾器作為集中供熱系統的一種常用過濾設備，起到了清除各種雜質的重要作用。因此，研究供熱 Y 型過濾器，對實現集中供熱系統的穩定運行有著重要意義。

1、熱力站一次網側供水管上加裝Y型過濾器

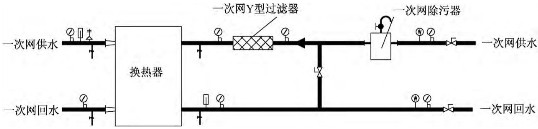

一次網供水進入熱力站后，便進入換熱器，與二次側回水進行熱交換。換熱器作為熱力站的主要設備，很容易被雜物堵塞，為避免換熱器堵塞，影響正常供熱，需加裝除污器與過濾器。除污器用來去除大的雜質，過濾器用來去除小的雜質。其安裝方式如圖 1所示。

圖1 熱力站一次網側供水管上加裝Y型過濾器示意圖

2、熱力站二次網側回水管上加裝Y型過濾器

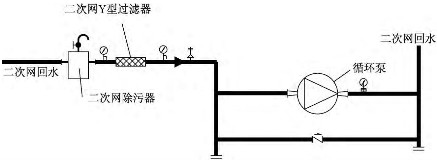

圖2 為熱力站二次網側回水管上加裝Y型過濾器示意圖

3、用戶引入口處采暖系統供水總管加裝Y型過濾器

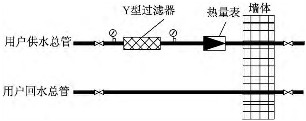

熱用戶采暖系統供回水總管與外網對接時，需在采暖系統供水總管加裝Y型過濾器，目的是避免雜質進入采暖系統，堵塞用戶的散熱器等，影響正常供熱。其安裝方式如圖3所示。

圖3 用戶引入口處采暖系統供水總管加裝Y 型過濾器示意圖

4、分戶計量采暖系統戶內熱力入口供水總管加裝Y型過濾器

對于分戶計量采暖系統，每一用戶的戶內熱力入口供水總管均應加裝Y型過濾器，其目的是避免雜質進入熱量表，影響熱量表的正常使用，同時也進一步避免雜質進入散熱器、地暖管道，堵塞用戶的散熱器、地暖管道，影響正常供熱。其安裝方式如圖4所示。

圖4 分戶計量采暖系統戶內熱力入口供水總管加裝Y型過濾器示意圖

總之，在工程實踐中應對Y型過濾器進行合理安裝、使用、清理、維護，充分發揮其作用，保證集中供熱系統穩定安全運行。
